STM32에서 콘솔 텍스트 출력.

Discovery kit with STM32F469NI MCU - User manual 에서 Usart3 사용 가능 확인 가능하며, 관련 기능을 테스트 한다.





1. project를 생성합니다.

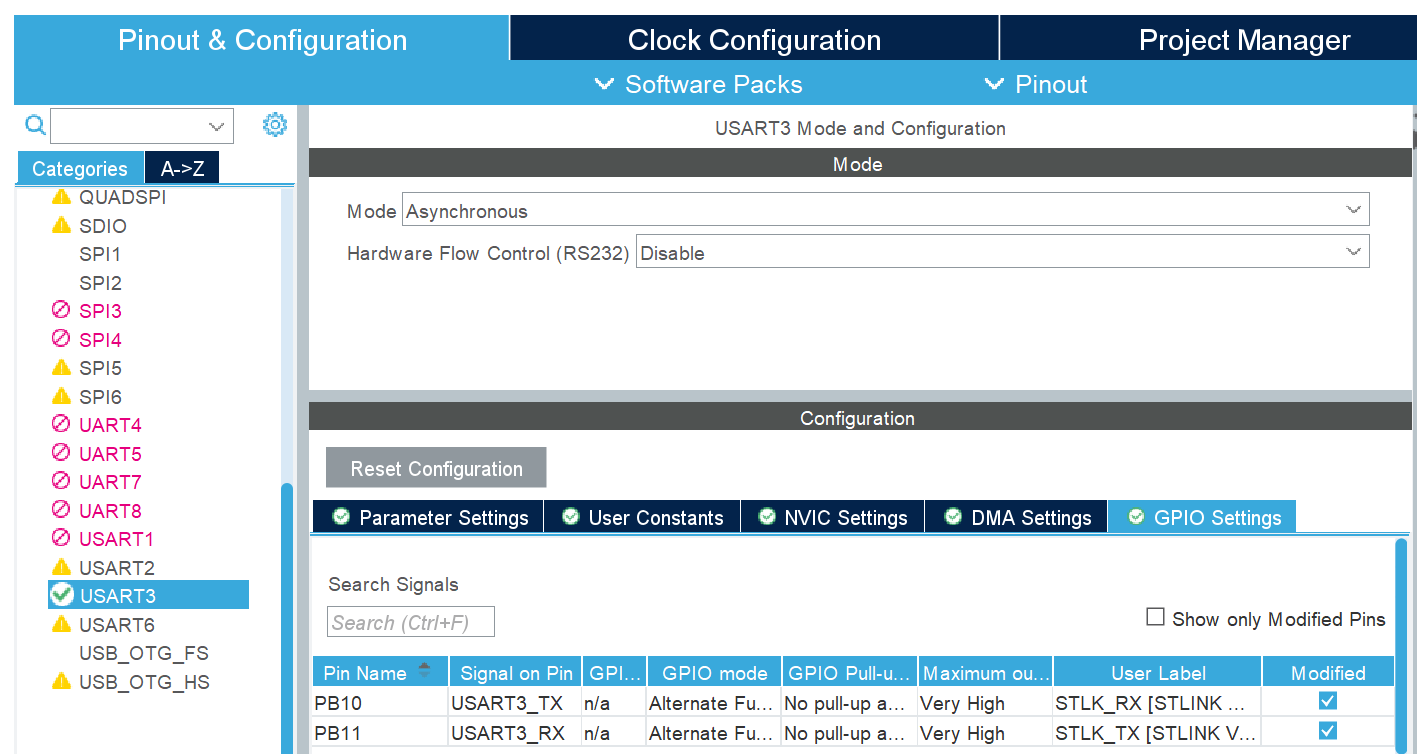

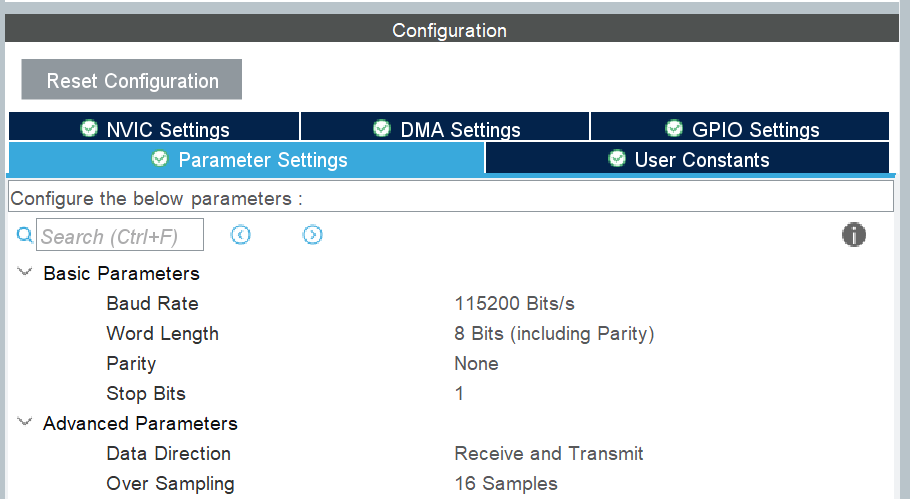

2. ~.ioc 에서  "Connectivity"항목의 USART3을 설정하고 Mode = Asynchronous(비동기식), GPIO 와 Parameter Settings

 확인 후 "Generate Code"를 진행.

Categories 에서

       USART : Universal Synchronous/Asynchronous Receiver/Transmitter [ 동기/비동기 통신 ]

       UART : Universal Asynchronous Receiver/Transmitter [ 비동기 통신 ]

     이므로 내용을 확인하고 선택한다.

3. main.c에서 주요 부분.

    UART_HandleTypeDef huart3;

    static void MX_USART3_UART_Init(void);

    MX_USART3_UART_Init();



4. main.c 추가 부분.

    #include <string.h>

    char msg[] = "Hello From USART3\r\n";

    HAL_UART_Transmit(&huart3, (uint8_t*)msg, strlen(msg), HAL_MAX_DELAY);

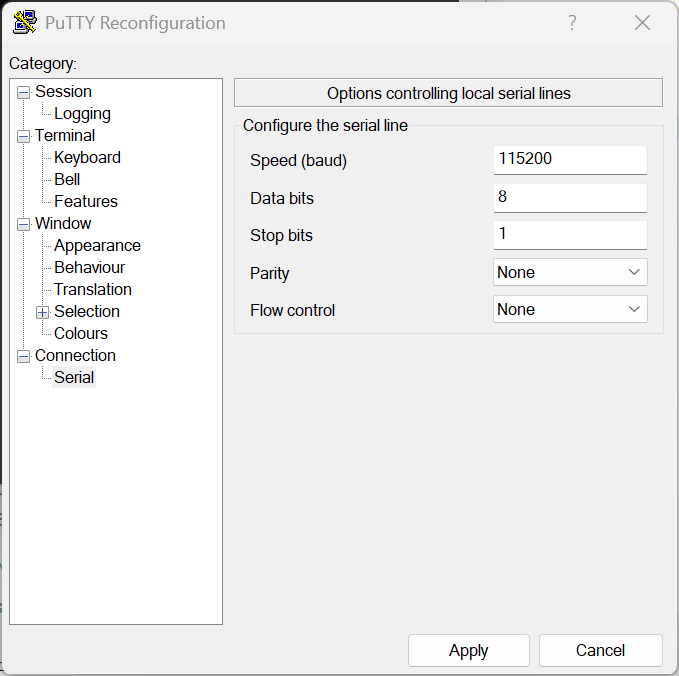

5. PuTTY 실행하고, 해당 PC의 COM Port를 확인하고, Reconfiguration 내용을 적합하게 수정한다.

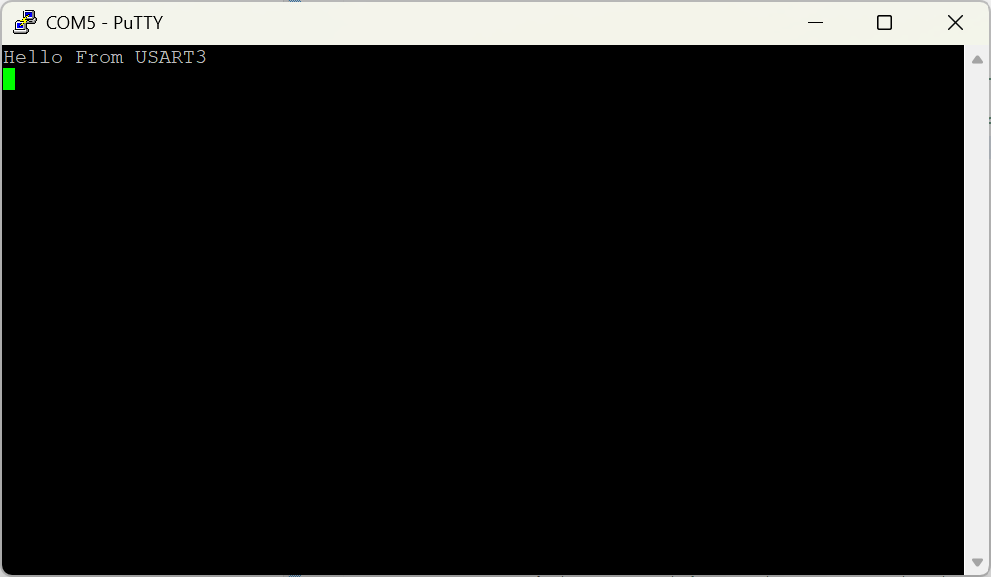

6. 프로젝트 실행 후 동작 확인. 완료!!!
